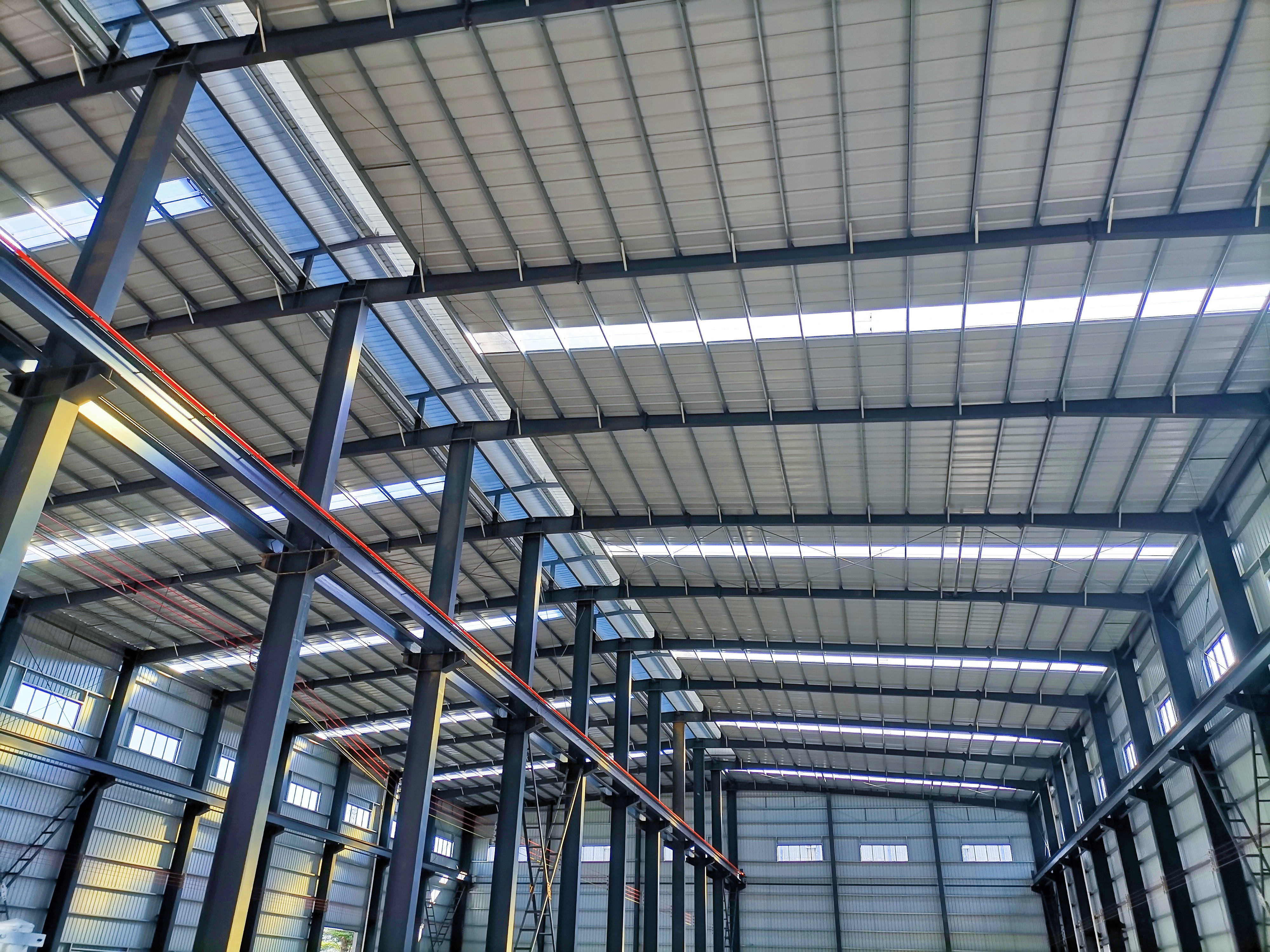

Eksepsjonell strukturell styrke i stålhaller for tung last

Lastestyrke og strukturprinsipper for stålhaller

Stålbygninger krever solid strukturell planlegging for å håndtere alle typer laster. Vi snakker om faste laster fra bygningen selv, variable laster når ting flyttes rundt inne i bygget, miljøpåvirkninger som snødekke, vindtrykk og mulige jordskjelv, samt dynamiske krefter fra kraner som svinger tunge gjenstander eller kjøretøy som kjører frem og tilbake over gulvet. I dagens byggeplanlegging søker man en balanse mellom å sikre stabilitet og redusere materialkostnader. Man bruker avanserte dataprogrammer kalt endelig element-analyseverktøy for å kartlegge hvordan alle disse kreftene virker på konstruksjonen. Denne metoden hjelper ingeniører med å lage bygninger som tåler reelle belastninger uten at unødige stålkostnader blir et problem.

Forståelse av lasttyper i stålkonstruksjoner

Når det gjelder stålbyggeri for lager, ligger døde laster vanligvis mellom 50 og 80 pund per kvadratfot for takkonstruksjoner, og omtrent 15 til 30 psf for gulvsystemer. Kravene til nyttelaster forteller imidlertid en annen historie. For områder som lagrer bilkomponenter, ser vi på et kapasitetsbehov på rundt 250 psf. Men når det gjelder lagring av masservarer, øker tallene betraktelig til over 400 psf. De fleste konstruksjonsingeniører inkluderer et ekstra sikkerhetsmargin på 60 % når de designer bygg for områder utsatt for ekstreme værforhold. Det betyr at man må ta hensyn til vindkraft som overstiger 120 miles i timen eller snødekke som når opptil 30 pund per kvadratfot. Slike justeringer er ganske standard i bransjen i dag, gitt hvor uforutsigbare klimamønstre har blitt.

Konstruksjonsmessige vurderinger for industrielle stållager

Nøkkeldesignparametere inkluderer:

• Avstand mellom søyler (vanligvis 25'-30' for tung last)
• Forbinders dypde-til-spennforhold (minimum 1:24)
• Tykkelse på baseplate (1,5"-3" for 40' kolonner)
• Trykkfasthet for plate på mark (4 000–5 000 psi)

Høyfasthetsstål (Q355 kvalitet) rammeverk fordeler laster gjennom stive momentforbindelser, og overfører krefter fra takbjelker til vertikale kolonner via diagonale stag. Denne trekantede lastbanen reduserer nedbøying med 40–60 % sammenlignet med tradisjonelle portalknuter.

Mekanismer for lastfordeling i rammeverk av høyfasthetsstål

I tunglastet lagerbyggeri er det vanlig at bjelke-søyfeforbindelser benytter fullpenetrasjonssveiser eller ASTM A325-bolter for å holde alt strukturelt sammenføyd. Ved å legge til stagplater akkurat der forbindelsene skjer, kan skjærstyrken økes betraktelig – faktisk omtrent 35 %, avhengig av spesifikker. Og ikke glem utstyvsede sperrer, som virkelig hjelper til med å motstå bøyemomenter, spesielt viktig for frittliggende konstruksjoner uten innvendige søyler. Ståldeler er gjerne ganske modulære, slik at de fordeler laster på en forutsigbar måte over hele konstruksjonen. De fleste standardlager bygges med en sikkerhetsfaktor på omtrent åtte til én før noe nærmer seg kollaps under ekstreme forhold.

Høyfasthetsstål-rammeverk: Søyler, sperrer og materialvalg

Sammenligning av stålkvalitet Q355 og Q235 for bedre lastebæreevne

Q355 høyfasthetsstål oppnår en minimums flytegrense på 355 MPa, noe som er 51 % bedre enn Q235-stålkvalitet (235 MPa) når det gjelder strukturell kapasitet. Dette gjør Q355 ideelt for lagerbygg med kraner i taket eller fleretasjes reolsystemer med laster over 20 kN/m². Q235 forblir kostnadseffektivt for standard paller og begrenset opplagret utstyr.

Anvendelse av høyfasthetsstål i søyler og sperrer for langsiktig strukturell integritet

Når det gjelder lagerkolonner, fører overgangen til Q355-stål til en betydelig forbedring. Disse kolonnene trenger omtrent 25 % mindre plass i tverrsnitt sammenlignet med vanlige Q235-stålkolonner, samtidig som de tåler samme belastning. Det betyr at bedrifter får de ekstra brede gangene som er så viktige for å flytte gaffeltrukker sikkert. Sparerne laget av dette sterkere stålet kan strekke seg mellom 30 og 40 meter uten behov for ytterligere støtter imellom. De oppfyller også kravene i ASTM A913, noe som er positivt for bygninger i områder utsatt for jordskjelv. Hva betyr alt dette i praksis? Færre kolonner plassert tett i samme areal – omtrent 30 til 40 % færre enn tradisjonelle løsninger. Og det gir et mer åpent lagerareal, noe som gjør det mye lettere for arbeidere og utstyr å bevege seg fritt rundt i anlegget.

Fordeler med ståls høye fasthets-til-vekt-forhold for lagerbygnings effektivitet

Stålstel som veier omtrent 20 til 25 prosent mindre enn tilsvarende armert betongkonstruksjoner, kan monteres mye raskere takket være boltede forbindelser, og tåler likevel like godt last. De lettere materialene betyr at lagerdesignere kan oppnå imponerende frittliggende spenn på 45 meter uten å måtte bruke kompliserte sperrer. Dette gir mye mer vertikal plass til å stable varer høyt oppe. Når disse stålkonstruksjonene i tillegg er galvanisert, holder de langt lenger enn forventet. Vi snakker om levetider som strekker seg over femti år, selv under kontinuerlig tung drift med gaffeltrucker som transporterer opptil femten tonn per tur. Vedlikeholdspersonell setter pris på denne holdbarheten, siden det fører til færre utskiftninger over tid.

Kranbjelkeintegrasjon for løftevirksomhet over hodet og dynamisk laststyring

Utforming og forsterkning av kranbjelker i tunge stållager

Moderne stållager bruker høyfasthetssveiste bjelker (Q355 kvalitet eller høyere) for å støtte krananlegg som kan bære 5–50+ metriske tonn. Viktige designelementer inkluderer:

• Dobbelt-vægskonfigurasjoner for å motstå tverrbelastninger fra asymmetriske laster
• Stivningsplater ved opplagringspunktene for å forhindre vægbukling
• 20–30 % overkapasitetsmarginer for uventede sjokklaster

En materiellutmattelsesstudie fra 2023 viste at riktig forsterkede bjelker opprettholder <0,1 mm deformasjon etter 100 000 løfteoperasjoner når de er utformet med 1,5x den maksimale beregnede lastkapasiteten.

Overholdelse av konstruksjonsstandarder for kranstøttede lastsystemer

Stålbygging av lager følger flere nøkkelformater, inkludert EN 13001 for kranutforming, AS 1418.1 angående lastkombinasjoner, samt lokale seismiske regler som gjelder for hvordan krefter distribueres både vertikalt og horisontalt i konstruksjoner. De egentlige eksperter innen strukturteknikk bygger ikke bare disse lagerene en gang og glemmer dem. De går faktisk tilbake hver måned for å sjekke de kritiske sveiseskjøtene mens arbeidet pågår. Deres hemmelige våpen? Fasede ultralydtester. Ifølge forskning publisert i Journal of Structural Safety i fjor, reduserer denne teknikken potensielle feil med omtrent tre fjerdedeler sammenliknet med kun visuell inspeksjon av sveiser. Det gir mening egentlig – noe som ser bra ut utvendig, kan skjule problemer innvendig.

Redusere utfordringer med dynamiske laster fra hengende utstyr

Stållager som håndterer bilkomponenter eller maskineri opplever 3–5 ganger høyere topplaster under løfteoperasjoner:

Løsninger inkluderer avstemte massedempere som absorberer 40–60 % av svingningsenergi, kraner med frekvensomformer for jevnere akselerasjon (<0,3 m/s²) og dobbel tverrstivning i takbuer

Case-studie: Integrert kranbjelkesystem i et logistikknav med høy kapasitet

Et europeisk stållager som betjener produsenter av elbiler oppnådde 92 % utnyttelse av areal gjennom:

• 42 m fritt spenn med to 32t kragkraner
• Laserjusterte banestøtter (toleranse ±1,5 mm over 150 m lengde)
• Sanntidsbelastningsovervåkning via 58 innebygde sensorer

Denne konfigurasjonen reduserte skader på deler med 68 % samtidig som driftstoppet ble holdt under 2 % over 18 måneders drift – og satte dermed standarden for anlegg for tung gods.

Frittliggende design og optimalisering av søylerutearrangement for effektiv godsbehandling

Fordeler med frittliggende stålbyggekonstruksjon for ublokert plassering av reoler og bevegelse

Frittliggende stålbyggekonstruksjoner oppnår interiør uten søyler med spenn på 200–300 fot ved bruk av høyfasthetstrekkonstruksjoner. Denne konfigurasjonen øker bruken av gulvareal med 18–25 % i forhold til flersøyledesign (Steel Framing Industry Association, 2023), noe som gjør det mulig med sammenhengende lagreinretninger og bredere svingradier for gaffeltrucker. Viktige fordeler inkluderer:

• Fjerning av vertikale hindringer for optimal pallekonfigurering
• Redusert risiko for produktskader fra kollisjonsfri materialeflytting
• Forenklet installasjon av overliggende transportbåndsystemer

Moderne stållager utnytter disse fordelene gjennom stive konstruksjoner med momentfaste forbindelser dimensjonert for snølaster på 150–200 psf, og opprettholder strukturell effektivitet samtidig som driftsareal maksimeres.

Optimalisering av avstanden mellom søyler for å balansere strukturell støtte og operativ tilgjengelighet

Avanserte stållagerdesigner bruker trapesformede søyleprofiler plassert i avstander på 25–35 fot langs yttervegger. Denne konfigurasjonen gir:

• 35 % høyere lateral stabilitet enn konvensjonelle design
• 12–15 % bredere gangsoner sammenlignet med tett søylenett
• Kompatibilitet med frie gangbredder på 40–45 fot for automatiserte kjøreforkjøpere

Ingeniører bruker elementmetodeanalyse (FEA) for å plassere søyler strategisk nær losseplasser og områder med høy trafikk, noe som reduserer maksimale bøyemomenter med 22–28 % samtidig som utgangsveier i henhold til OSHA-krav opprettholdes. Den optimale balansen oppnår en nedbøyning under full last på <0,5L/360 uten å kompromittere drifthensyn.

Langsiktig holdbarhet og miljømotstandsevne for stålskap

Levetid og strukturell stabilitet for stålskap under kontinuerlig tung belastning

Stålbygninger kan vare godt over et halvt sekel når de utsettes for konstante tunge belastninger, hovedsakelig takket være materialets imponerende flytegrense på rundt 345 MPa eller høyere samt gode egenskaper for slitfasthet. Konstruksjonsdesignet med søyler og sperrer fordeler vekten ganske jevnt over hele bygningen, slik at spenning ikke samles opp på ett sted, selv når det gjelder paller som utøver trykk på over 25 kN per kvadratmeter på gulvet. Stål har noe som betong mangler – evnen til å bøye seg i stedet for å knekke brått når det er overbelastet. Denne egenskapen betyr mye for ytelsen på sikt, som nylig forskning om bygningers holdbarhet fra i fjor har vist. Regelmessige inspeksjoner hvert tredje måned, der man ser på sveiser og bolter ved festepunktene, hjelper til med å oppdage tegn på slitasje før de blir alvorlige problemer, og derfor kan disse anleggene fortsette å fungere glatt i tiår i travle distribusjonssentre overalt.

Korrosjonsmotstand, vedlikeholdsbehov og beskyttende behandlinger for høyfast stål

Stållagre i dag baserer seg vanligvis på varmdekningsgalvanisering med minst 550 gram sink per kvadratmeter kombinert med fluorcarbonlakk for å oppfylle ISO 12944 standard C4 krav til korrosjonsbeskyttelse. Tester viser at disse beskyttelseslagene reduserer oksidasjon med omtrent tre fjerdedeler sammenlignet med vanlig stål utsett for kystnære områder eller områder med mye fukt i luften. Vedlikehold av disse konstruksjonene innebærer rengjøring av takflater to ganger i året for å hindre opphoping av søppel som kan føre til rustflekker, samt påføring av nye malingsskikt omtrent hvert femtende til tyvende år avhengig av forholdene. Noen nyere lagerdesign inkluderer avanserte legeringer som S355JR-stål, som gir bedre motstand mot kjemikalier uten å ofre sveiseegenskapene under nødvendige reparasjoner.

Ofte stilte spørsmål

Hva er de vanlige lasttypene i stållagerkonstruksjoner?

Stålbygninger må ofte tåle ulike typer laster, inkludert egne laster fra bygningen selv, nyttelaster fra aktiviteter innendørs, miljøpåvirkninger som snø, vind og jordskjelv, samt dynamiske krefter fra kraner og kjøretøyer.

Hvorfor foretrekkes Q355-stål framfor Q235 for lagerbygging?

Q355-stål har en høyere flytekraft på 355 MPa sammenlignet med 235 MPa for Q235, noe som gir bedre strukturell kapasitet, spesielt viktig for lager som skal bære overhengskraner og fleretasjes reolsystemer.

Hvordan oppnår stålbygninger lang levetid?

Stålbygninger oppnår lang levetid gjennom imponerende flytekraft, slitfasthetsegenskaper, omhyggelig vektdistribusjon over søyler og sperrer, samt regelmessige vedlikeholdskontroller, alt sammen bidrar til deres evne til å tåle kontinuerlige tunge laster.
