Une lisse utilisée dans la construction métallique

Les lisses interviennent dans la construction à ossature métallique, elles constituent une partie essentielle de tout bâtiment, apportant un soutien et une stabilité au toit et aux murs. Les lisses en Z et en C ont la même fonction. Elles sont fixées au portique et désignent généralement les éléments de charpente métallique du toit ou des parois qui supportent le poids des feuilles d'acier du toit ou des panneaux muraux. Les lisses métalliques sont principalement fabriquées en acier galvanisé.

Les lisses en C et en Z sont couramment utilisées dans les constructions légères métalliques, telles que les entrepôts, ateliers, zones de stockage, hangars pour élevage, etc.

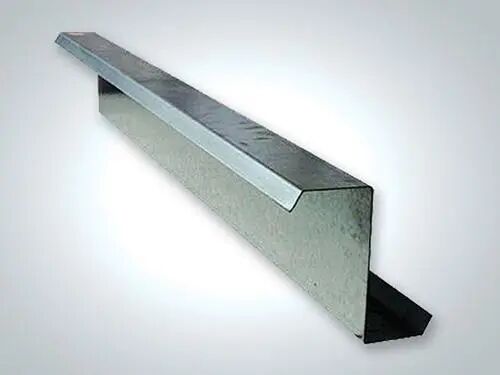

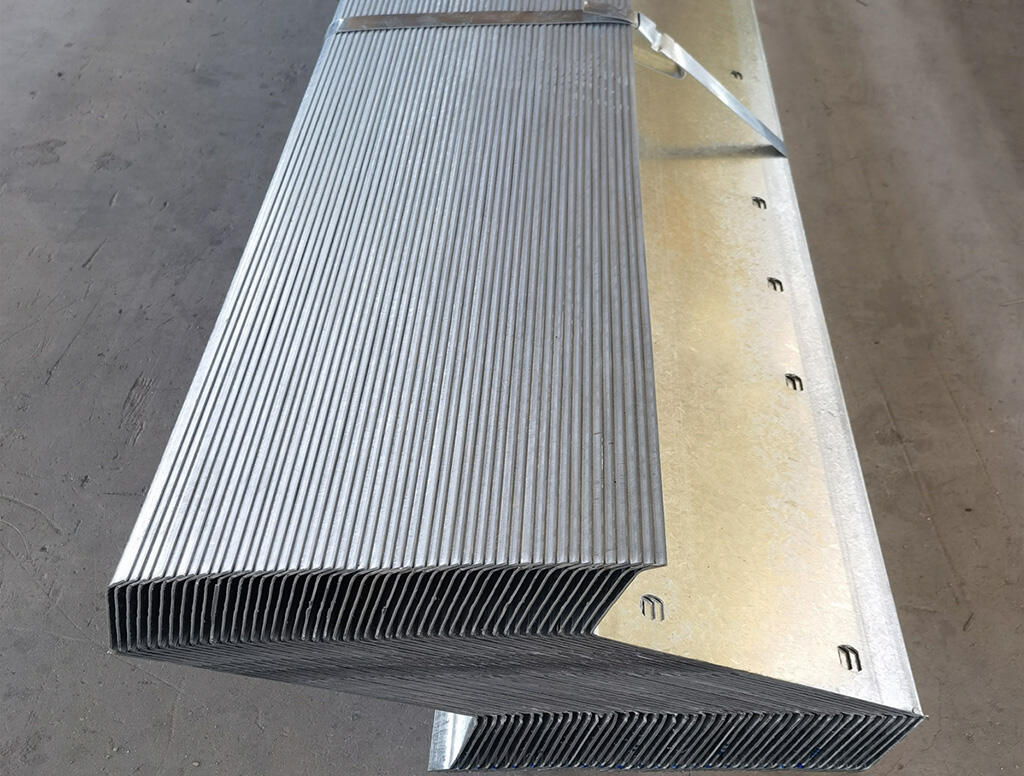

La lisse en C a la forme d'un « C », tous les angles d'une lisse en C font 90 degrés, tandis que la lisse en Z a la forme d'un « Z », tous les angles d'une lisse en Z ne sont pas à 90 degrés. Elles diffèrent par leur forme et leurs propriétés structurelles. Les lisses en C et en Z sont fabriquées en acier galvanisé et sont formées sur mesure avec des trous perforés selon vos spécifications et besoins.

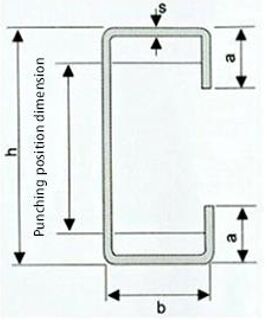

Dimensions disponibles pour les lisses en C :

Canal C	Modèle	Taille de la section
		h（mm）	b (mm)	a (mm)	s（mm）
	C100	100	40	20	1,6 - 3,2
	C120	120	40	20	1,6 - 3,2
	C120	120	50	20	1,6 - 3,2
	C120	120	60	20	1,6 - 3,2
	C140	140	50	20	1,6 - 3,2
	C140	140	60	20	1,6 - 3,2
	C160	160	50	20	1,6 - 3,2
	C160	160	60	20	1,6 - 3,2
	C180	180	60	20	1,6 - 3,2
	C180	180	75	20	1,6 - 3,2
	C200	200	60	20	1,6 - 3,2
	C200	200	70	20	1,6 - 3,2
	C220	220	60	20	1,6 - 3,2
	C220	220	70	20	1,6 - 3,2
	C240	240	70	20	1,6 - 3,2
	C240	240	75	20	1,6 - 3,2
	C250	250	75	20	1,6 - 3,2
	C260	260	75	20	1,6 - 3,2
	C280	280	80	20	1,6 - 3,2
	C300	300	100	20	1,6 - 3,2
	C320	320	100	20	1,6 - 3,2
	C340	340	110	20	1,6 - 3,2
	C350	350	120	20	1,6 - 3,2

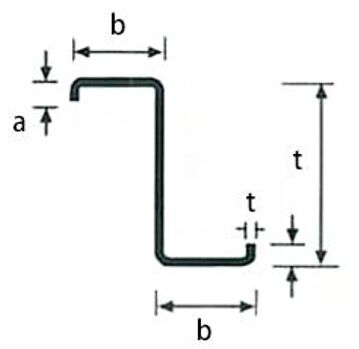

Tailles disponibles pour les profilés Z :

Profilé en Z	Modèle	Taille de la section
		h（mm）	b (mm)	a (mm)	t（mm）
	Z100	100	40	20	1,6 - 3,2
	Z120	120	50	20	1,6 - 3,2
	Z120	120	60	20	1,6 - 3,2
	Z140	140	50	20	1,6 - 3,2
	Z150	150	60	20	1,6 - 3,2
	Z150	150	60	20	1,6 - 3,2
	Z160	160	60	20	1,6 - 3,2
	Z160	160	70	20	1,6 - 3,2
	Z180	180	60	20	1,6 - 3,2
	Z180	180	70	20	1,6 - 3,2
	Z200	200	60	20	1,6 - 3,2
	Z200	200	70	20	1,6 - 3,2
	Z220	220	60	20	1,6 - 3,2
	Z220	220	70	20	1,6 - 3,2
	Z240	240	60	20	1,6 - 3,2
	Z240	240	75	20	1,6 - 3,2
	Z250	250	75	20	1,6 - 3,2
	Z300	300	100	20	1,6 - 3,2
	Z350	350	120	20	1,6 - 3,2

Différences Entre Les Profilés C Et Z :

1. Application

Les profilés en C peuvent être utilisés pour les murs et les solives du structure de base d'un bâtiment, et conviennent parfaitement comme poutres de soutien pour les planchers intermédiaires. Ils peuvent également être utilisés pour les cadres de portes, les finitions de toiture, les encadrements de fenêtres et les structures de garde-corps. Les profilés en Z sont destinés au toit et aux solives des murs du structure de base du bâtiment. Ils se situent entre les feuilles d'acier ondulées et le châssis métallique du bâtiment, servant de support pour assurer la fixation ferme et sécurisée des feuilles d'acier ondulées.

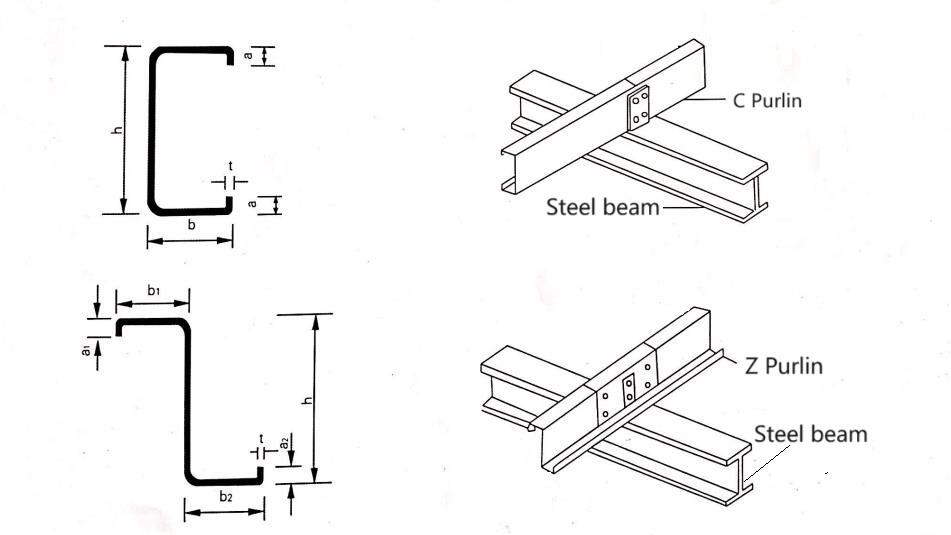

2. Assemblages

Les profilés en C possèdent des extrémités similaires qui ne peuvent pas se chevaucher, ce qui signifie qu'ils conviennent mieux aux portées simples. En revanche, les profilés en Z peuvent être continûment superposés. Ainsi, le profilé en Z est bien plus résistant que celui en C. Il est préférable d'utiliser des profilés en Z pour les bâtiments métalliques nécessitant une capacité de charge importante ou des portées continues.

3. Pentes de toit

Si la pente du toit est faible, une lite en C peut être un choix réalisable pour le bâtiment métallique, car la section d'une lite en Z est légèrement trop grande pour une pente faible. Si la pente du toit devient importante, la section de la lite en Z augmentera également verticalement, ce qui signifie que l'arrangement des lites en Z permettra une meilleure résistance à la charge du toit et maintiendra la stabilité de la structure. Dans ce cas, les lites en Z conviennent mieux aux toits à forte pente.

4. Installation

Par rapport aux lites en Z, les lites en C sont plus faciles à installer, elles nécessitent peu d'efforts et de compétences. Généralement, elles sont utilisées sur des structures de toiture monopentes. Alors que les lites en Z exigent davantage d'efforts et une expertise supplémentaire pour l'installation du système de toiture.

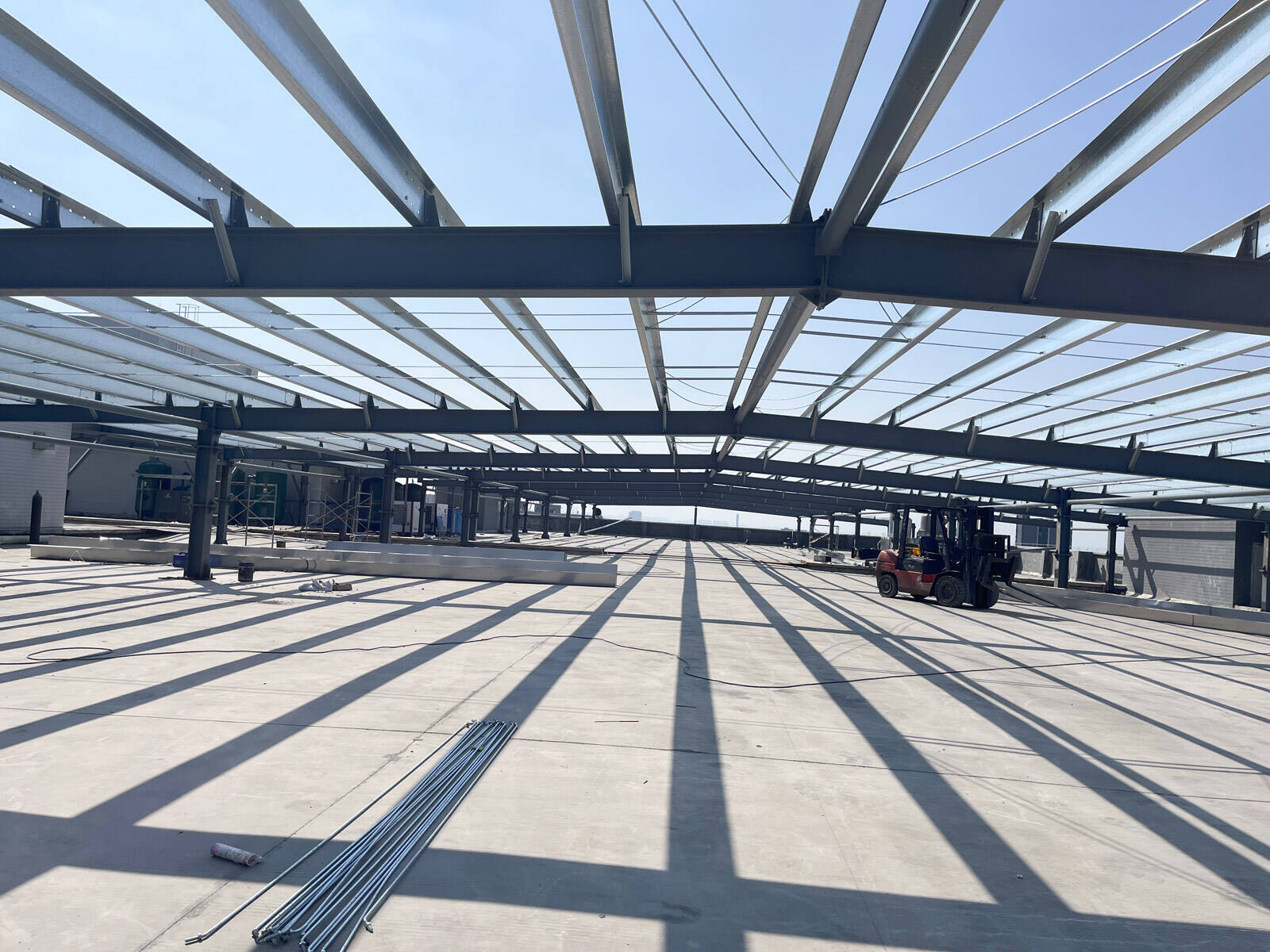

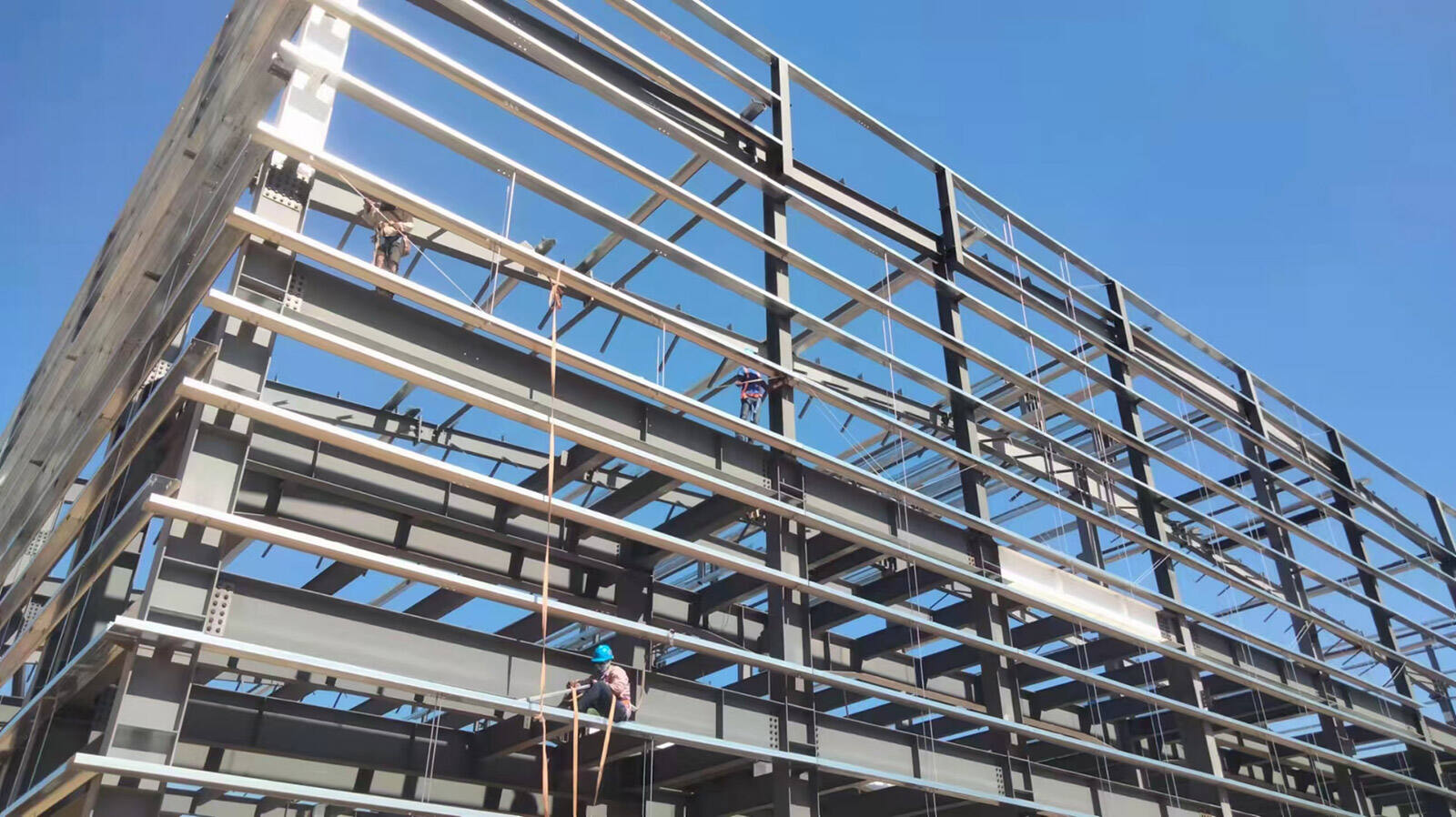

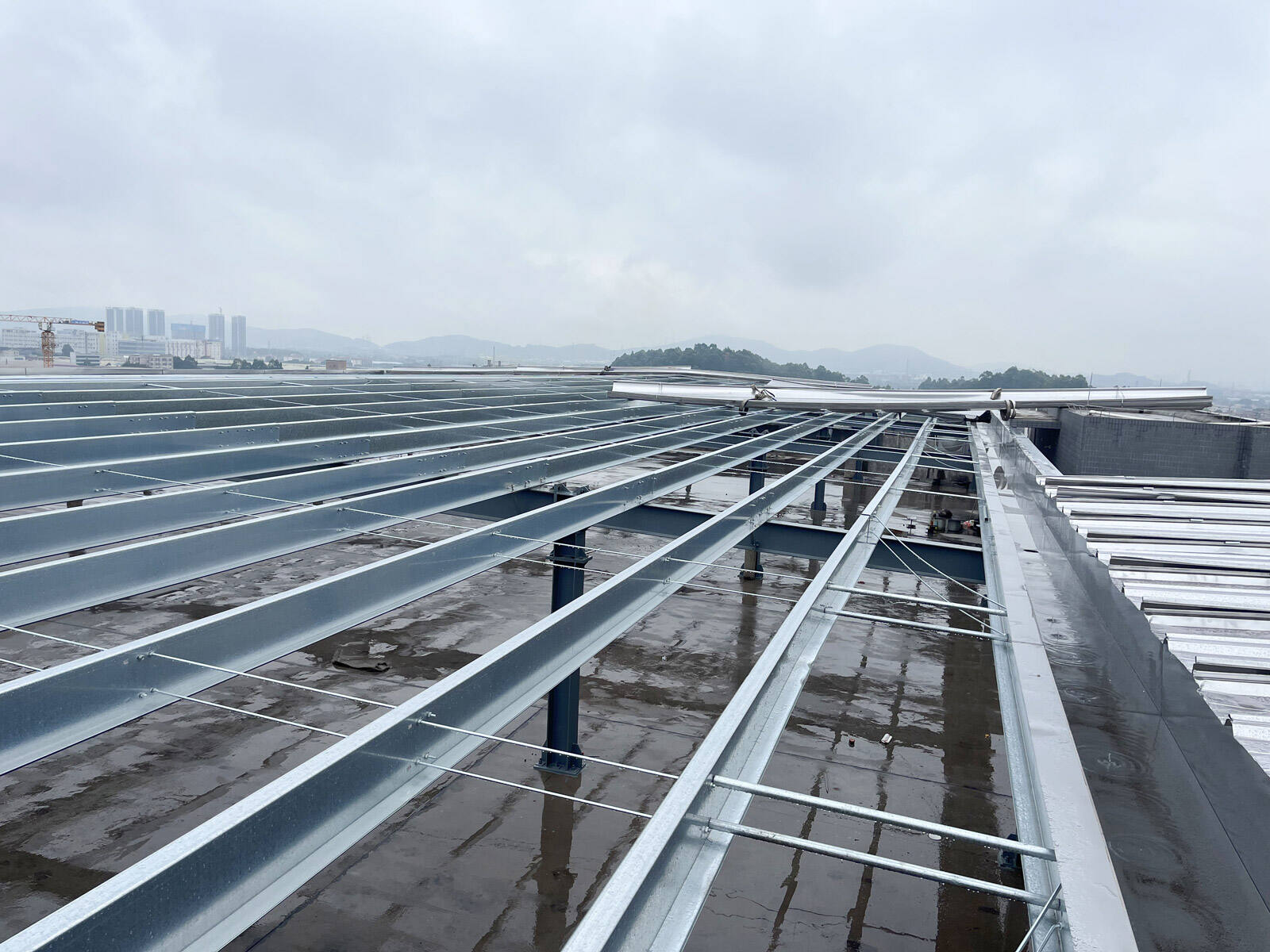

Photo du projet de bâtiment métallique pour l'installation des lites

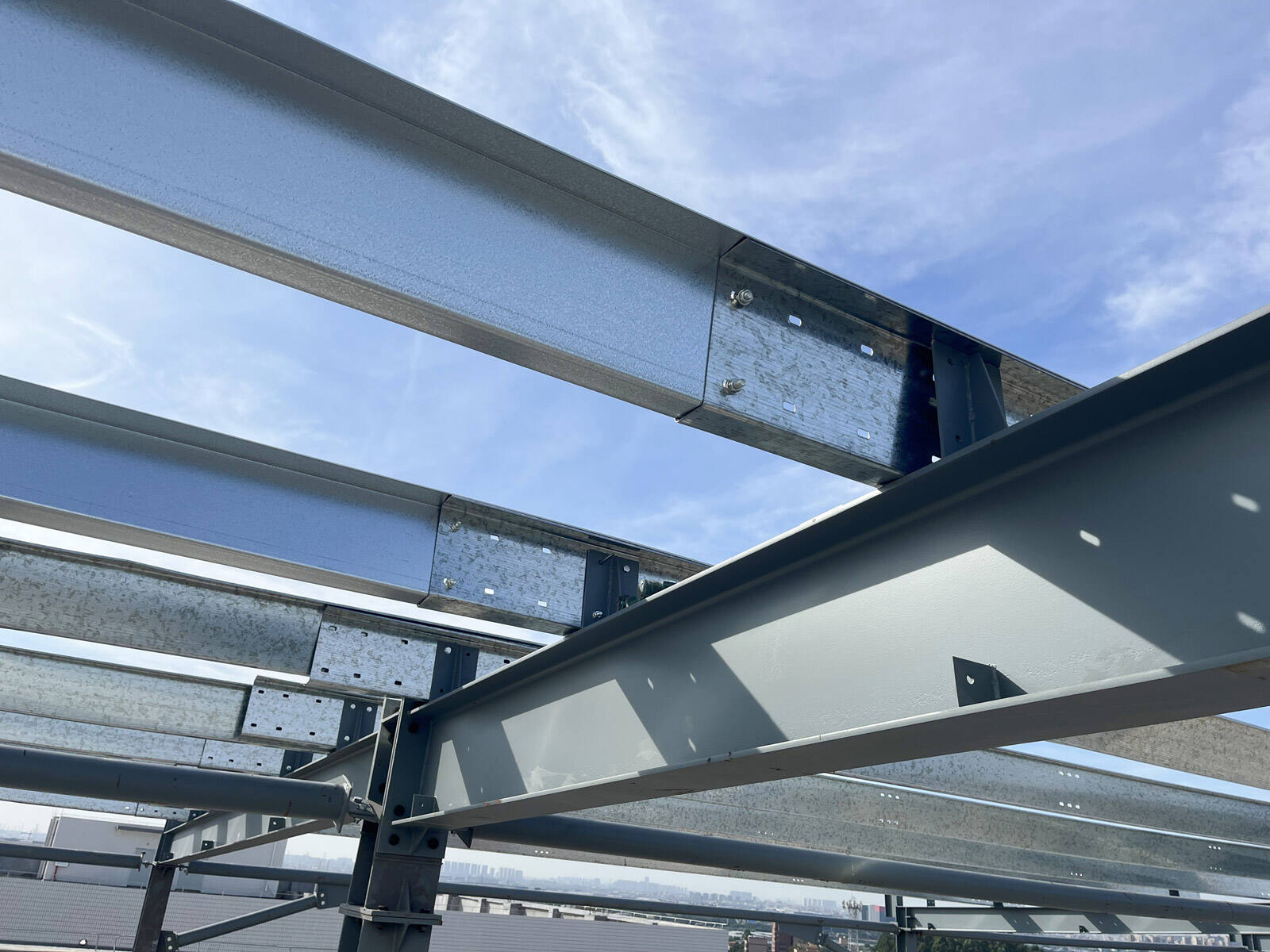

Lite en Z

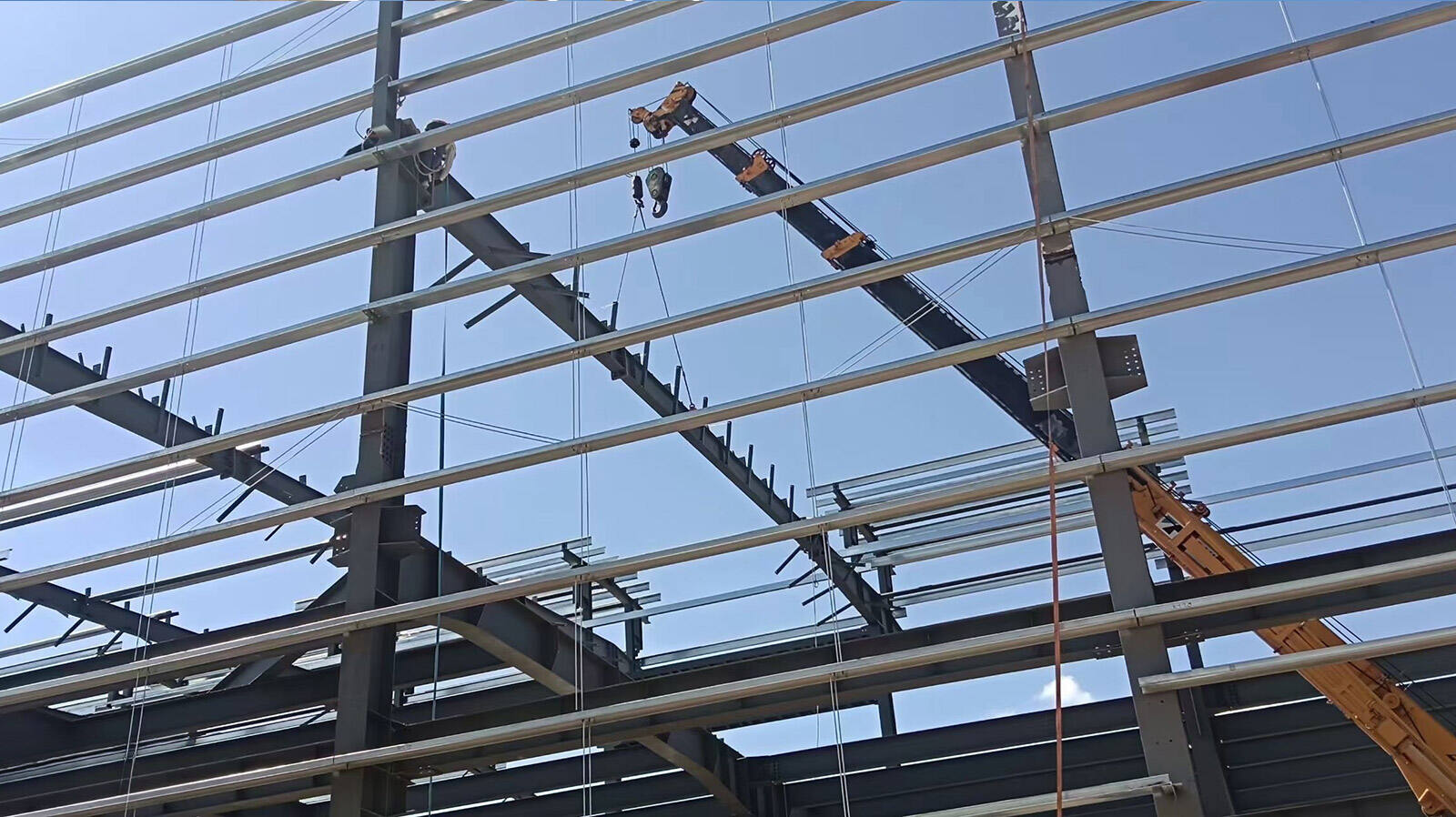

C purlin

Les avantages des lites dans les bâtiments préfabriqués en acier sont évidents :

• ● Flexibilité dans la conception de la longueur et la construction des structures de toiture.
• ● Découpe aux dimensions requises et perçage des trous en usine, moins de travaux sur site.
• ● Une résistance élevée à la traction permet de supporter des charges lourdes et d'assurer la stabilité du mur et du toit.
• ● L'acier galvanisé, qui présente une grande résistance à la corrosion, garantit la durabilité.
• ● Installation facile, permettant d'économiser du temps et des efforts pendant le processus de construction.
